>> Контрол за плътност >> VPS 504
VPS 504 Dungs - Система за многофункционален газов контрол за плътност на вентила
- Тези системи за контрол за плътност VPS 504 могат да се използват с всички вентили, чиято плътност по посока на насрещния поток, изключва по конструкция утечка по посока на потока.
- Подходящи за eлектромагнитен вентил, DMV двойни електромагнитни вентили and GasMultiBloc MB. Могат VPS 504 също да се използват за контрол на електромагнитни клапани Dungs до DN 80, със или без байпас.
- Оборудването работи независимо от остатъчното налягане в обхвата на допустимия работен диапазон.
- Обем за тестване ≤ 4 l. Кратък период на изпитване: мин. 10 s, мах. 26 s.
- Пропускливост или утечки се визуализират чрез светлинен диод.
- Възможност за външна индикация за повреда за серии VPS 504 S02, S04 и S05.
- Опция за аларма за групова повреда за VPS 504 S01 (SSM).
- Подходящи за TRD системи.
- Възможно е електрическо свързване чрез щепселна връзка за S01, S02 и S03. Не се изисква пренавиване за разпределяне на контактите съгласно DIN 4791. S04 и S05 имат винтова електрическа връзка. Ел. клеми с кабелен вход PG 13.5
- Подходящи за газове от семейства 1, 2, 3 и други неутрални газообразни среди.

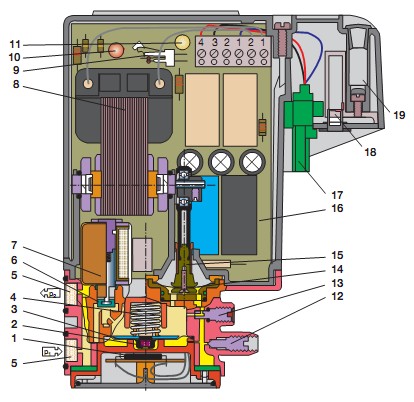

Схема с разрез VPS 504
За увеличение мащаба на снимката, моля поставете курсора върху нея.
| VPS 504 | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Прекъсвач | 8 | Нагнетателна помпа | 14 | Мембрана на помпата | ||
| 2 | Електромагнит | 9 | Превключвател за отключване | 15 | Свързване на помпата | ||
| 3 | Диаграма на пресостат | 10 | Светодиод за повреда | 16 | PCB | ||
| 4 | Притискаща пружина | 11 | Работен светодиод | 17 | Свързваща пробка | ||
| 5 | Филтър | 12 | Тестов нипел | 18 | Предпазител | ||
| 6 | Електромагнитна котва на вентила | 13 | Ограничител на обема | 19 | Резервен предпазител | ||
| 7 | Електромагнитна бобина на вентила | ||||||
Технически спецификации на VPS 504
| Тип система за контрол за плътност | Код | Напрежение (V) | Честота (Hz) | Дължина на кабела (m) | Степен на защита |
|---|---|---|---|---|---|
| VPS 504 S01 | 219873 | 230 | 50 | 0.30 | IP 40 |
| VPS 504 S01 | 219874 | 0.85 | |||
| VPS 504 S01 | 219875 | 1.50 | |||
| VPS 504 S01 | 219876 | 2.00 | |||
| VPS 504 S01 | 226088 | 0.85 | |||
| VPS 504 S01 | 226085 | 1.50 | |||
| VPS 504 S01 | 226084 | 2.00 | |||
| VPS 504 S01 | 222390 | 220 | 60 | 1.50 | |
| VPS 504 S01 | 223464 | 110 | 50 | 1.50 | |
| VPS 504 S01 SSM | 227462 | 230 | 50 | 0.85 | |
| VPS 504 S01 SSM | 227527 | 230 | 50 | 2.00 |
| Тип система за контрол за плътност | Код | Напрежение (V) | Честота (Hz) | Дължина на кабела (m) | Степен на защита |
|---|---|---|---|---|---|
| VPS 504 S02 | 219878 | 230 | 50 | - | IP 40 |
| VPS 504 S02 | 226086 | 230 | 50 | - | |
| VPS 504 S02 | 222389 | 220 | 60 | - | |
| VPS 504 S02 | 223463 | 110 | 50 | - | |
| VPS 504 S02 | 225481 | 24 | DC | - | |
| VPS 504 S02 GPL | 226315 | 230 | 50 | - | |
| VPS 504 S02 | 219877 | - | |||
| VPS 504 S03 | 219879 | 0.30 | |||
| VPS 504 S03 | 223590 | 1.50 |
| Тип система за контрол за плътност | Код | Напрежение (V) | Напрежение (V) | Дължина на кабела (m) | Степен на защита |
|---|---|---|---|---|---|
| VPS 504 S04 | 219881 | 230 | 50 | - | IP 54 |
| VPS 504 S04 | 226087 | 230 | 50 | - | |
| VPS 504 S04 | 222388 | 220 | 60 | - | |
| VPS 504 S04 | 221327 | 110 | 50 | - | |
| VPS 504 S04 | 223426 | 110/120 | 60 | - | |
| VPS 504 S04 GPL | 226316 | 230 | 50 | - | |
| VPS 504 S04 GPL | 242874 | 220 | 60 | - | |
| VPS 504 S04 GPL | 242876 | 110 | 50 | - | |
| VPS 504 S04 GPL | 242875 | 110/120 | 60 | - | |
| VPS 504 S05 | 224983 | 24 | DC | - |

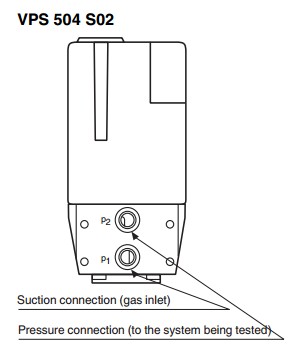

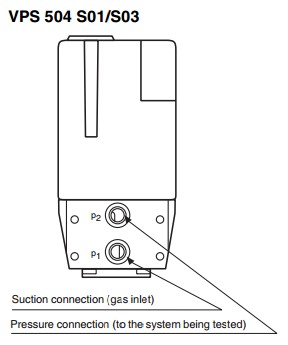

Размери на система за контрол за плътност (mm)

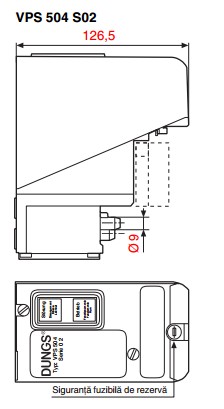

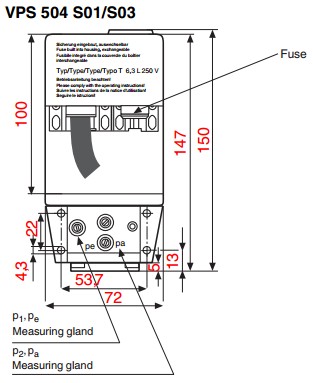

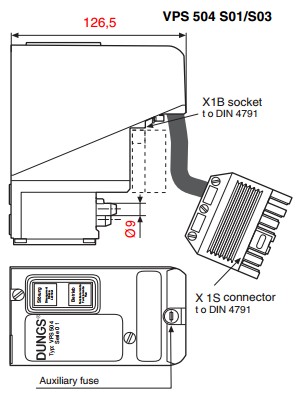

- VPS 504 S01/S03

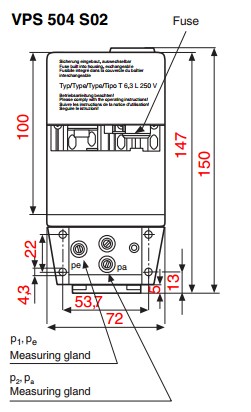

- VPS 504 S02

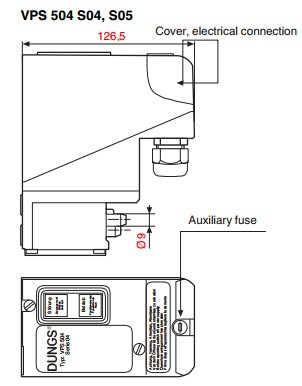

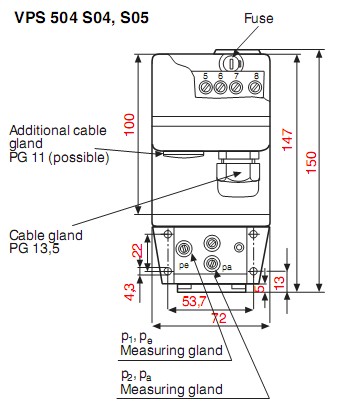

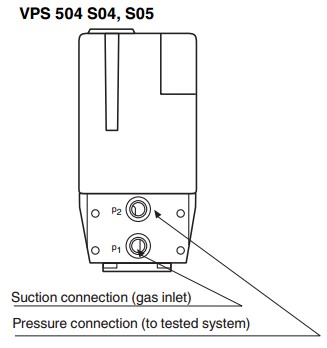

- VPS 504 S04/S05

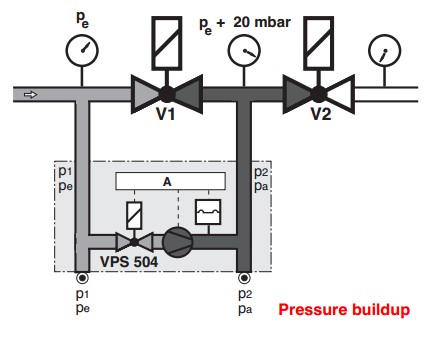

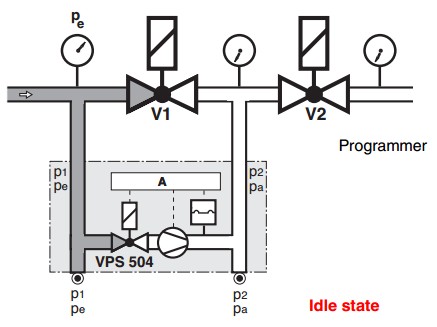

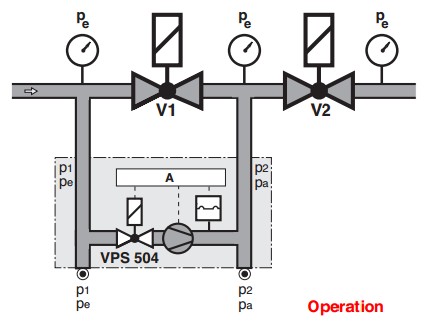

Програмна последователност
- Пасивно състояние: Вентили V1 и V2 са затворени.
- Повишаване на налягане:Вътрешната ел. помпа увеличава налягането на газа в тестовата секция с приблизително 20 mbar в сравнение с входното налягане при вентил V1. По време на изпитване, вграденият диференциален пресостат контролира изпитваната секция за утечки. Когато се постигне налягането на изпитване, ел. помпата изключва (край на изпитателния период). Времето за освобождаване (10-26 сек.) зависи от изпитвания обем (макс. 4,0 литра) и входното налягане (макс. 500 mbar). Ако изпитвания участък е стегнат, контактът за автоматичен контрол на горелката се освобождава след макс. 26 секунди - светва жълтия светодиод. Ако изпитвания участък пропуска, или ако нарастването на налягането с + 20 mbar не се поддържа по време на тестовия период (макс. 26 сек), VPS 504 превключва на повреда. Червеният светодиод свети дотогава, докато контакта се освободи от регулатора на термостата (изискване за загряване).
- Ако по време на теста или при работа на горелката има късо съединение, тестът се стартира отново автоматично. Ако времето за изпомпване е < прибл. 10 секунди, разликата в налягането между тестващата system and the inlet pressure is balanced after pumping is finished. системаи налягането на входа е балансирана след приключване на изпомпването.
^Изпитване обема на паралелни механизми Dungs: MB-DLE, MB-ZRDLE, MB-VEF, DMV, MBC.
| Тип | Rp/DN | Изпитван обем (l) | Тип | Rp/DN | Изпитван обем (l) | |
|---|---|---|---|---|---|---|
| MB-DLE 403 | Rp 3/8 | 0.04 | MBC 300 | Rp 3/4 | 0.05 | |
| MB-DLE 405 | Rp 1/2 | 0.11 | MBC 700 | Rp 1 1/4 | 0.05 | |
| MB-DLE 407 | Rp 3/4 | 0.11 | MBC 1200 | Rp 2 | 0.10 | |
| MB-DLE 410 | Rp 1/2 | 0.33 | MBC 1900 | DN 65 | 1.47 | |
| MB-DLE 412 | Rp 1 1/4 | 0.33 | MBC 3100 | DN 80 | 2.28 | |
| MB-DLE 415 | Rp 1 1/2 | 0.24 | MBC 5000 | DN 100 | 3.55 | |
| MB-DLE 420 | Rp 2 | 0.24 | MBC 7000 | DN 125 | 6.00 |
| Тип | Rp/DN | Изпитван обем (l) | Тип | Rp/DN | Изпитван обем (l) | |
|---|---|---|---|---|---|---|
| MB-ZRDLE 405 | Rp 1/2 | 0.11 | MB-VEF 407 | Rp 3/4 | 0.11 | |
| MB-ZRDLE 407 | Rp 3/4 | 0.11 | MB-VEF 412 | Rp 1 1/4 | 0.33 | |
| MB-ZRDLE 410 | Rp 1 | 0.33 | MB-VEF 415 | Rp 1 1/2 | 0.24 | |
| MB-ZRDLE 412 | Rp 1 1/4 | 0.33 | MB-VEF 420 | Rp 2 | 0.24 | |
| MB-ZRDLE 415 | Rp 1 1/2 | 0.24 | MB-VEF 425 | Rp 2 | 0.44 | |
| MB-ZRDLE 420 | Rp 2 | 0.24 | ||||
| Тип | Rp/DN | Изпитван обем (l) | Тип | Rp/DN | Изпитван обем (l) | |
|---|---|---|---|---|---|---|
| DMV-D(LE) 503/11 | Rp 3/8 | 0.03 | DMV-D(LE) 5080/11 | DN 80 | 1.47 | |
| DMV-D(LE) 507/11 | Rp 3/4 | 0.10 | DMV-D(LE) 5100/11 | DN 100 | 2.28 | |
| DMV-D(LE) 512/11 | Rp 1 1/4 | 0.24 | DMV-D(LE) 5125/11 | DN 125 | 3.56 | |
| DMV-D(LE) 520/11 | Rp 2 | 0.24 | DMV-1500-D | Rp 2 | 0.44 | |
| DMV-D(LE) 525/11 | Rp 2 | 0.44 | DMV-…D(LE) -5065/12 | DN 65 | 1.47 | |
| DMV-D(LE) 5040/11 | DN 40 | 0.38 | DMV-…D(LE) -5080/12 | DN 80 | 2.28 | |
| DMV-D(LE) 5050/11 | DN 50 | 0.39 | DMV-…D(LE) -5100/12 | DN 100 | 3.55 | |
| DMV-D(LE) 5065/11 | DN 65 | 0.69 | DMV-…D(LE) -5125/12 | DN 125 | 6.00 |
